Fungsi Relay 4 kaki & 5 kaki (Plus Gambar Rangkaiannya)

Cara Kerja Relay – Pada rangkaian kelistrikan mobil kita sangat familiar dengan yang namanya relay, lantas apa anda sudah sepenuhnya mengerti apa itu fungsi relay bagaimana cara kerja relay ? diartikel ini akan kita bahas sedetail mungkin mengenai cara kerja relay 4 kaki dan relay 5 kaki.

Fungsi relay adalah sebagai jembatan penghubung antara arus dari baterai langsung ke masa. Penggunaan relay akan memotong alur arus listrik yang melewati rangkaiaan untuk mencapai beban. Artinya, relay akan membuat aliran arus lebih sederhana dan lebih ringkas. Hasilnya, hambatan yang terjadi pada rangkaian kelistrikan tersebut akan lebih kecil sehingga penggunan listrik bisa lebih hemat dan beban kelistrikan bisa lebih maksimal kinerjanya.

Relay bekerja seperti saklar biasa namun saklar ini akan digeraka  oleh skema elektromagnetik yang diatur oleh saklar utama. Dalam hal ini saklar didalam relay akan menghubungkan arus langsung dari baterai ke beban kelistrikan, sehingga arus besar dari baterai tersebut tidak perlu berputar-putar melewati saklar yang letaknya didalam dashboard.

Hampir semua sistem kelistrikan mobil memakai relay, contohnya pada rangkaian lampu atau klakson pemakaian relay terbukti membuat cahaya lampu lebih terang dan bunyi klakson juga lebih keras. Hal ini bisa dimodifikasi untuk membuat penghematan pemakaian arus listrik sehingga tingkat keekonomisan bahan bakar juga akan berpengaruh.

Secara umum pada sebuah relay memiliki 4 buah terminal antara lain
  • Terminal 30, sebagai penyedia arus dari baterai
  • Terminal 87, sebagai terminal yang terhubung dengan beban kelisrikan
  • Terminal 85, sebagai sinyal dari saklar utama untuk menentukan kapan relay bekerja.
  • Terminal 86, merupakan masa dari solenoid yang tepasang didalam relay.


dari keempat terminal diatas, relay ada yang memiliki karakteristik NO (normaly open) aliran listrik pada tipe ini akan terputus saat relay dalam kondisi mati. Dan katakteristik NC (normaly close) yang rangkaian arusnya tersambung saat kondisi relay mati dan rangkaian ini akan terputus ketika relay bekerja.

Dilihat dari jumlah kaki atau terminalnya, relay juga mengalami perkembangan. Setidaknya ada 5 jenis relay yang dibedakan dari jumlah terminal antara lain.
  • Relay 3 kaki, relay ini memiliki tiga terminal antara lain terminal 30 sebagai sumber arus, 87 sebagai penghubung beban, dan 86 sebagai control relay. Sementara terminal 85 sudah tersambung ke terminal 30 didalam relay, untuk pengaturan kinerja relay dilakukan dari control masa terminal 86 relay.
  • Relay 4 kaki, relay yang menjadi dasar relay ini dipakai pada rangkaian kelistrikan beban tunggal seperti klakson dan foglamp. relay ini memiliki kontrol power dari terminal 85 untuk mengatur kapan relay hidup.

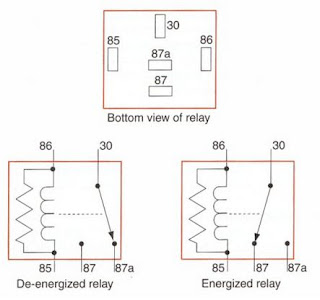

  • Relay 5 kaki, relay ini juga sebenarnya sama seperti relay 4 kaki hanya saja ada terminal 87a sebagai output kedua, dengan kata lain ada dua buah output pada relay ini. Hal itu memungkinkan suatu rangkaian dengan beban ganda bisa dijalankan melalui satu relay. Contoh relay ini ada pada rangkaian headlam (low and High), dan Stop lamp (tail and Brake).
  • Relaty 8 kaki, relay ini memang jarang ditemukan pada rangkaian kelistrikan mobil. Apda relay ini memungkinkan ada dua perintah saklar pada sebuah relay.


Cara Kerja Relay Pada Rangkaian Kelistrikan


1. Relay 3 kaki

Kontrol pada relay 3 kaki terletak pada terminal 86 yang harusnya terhubung dengan masa. Memang terminal 86 terhubung dengan masa namun sebelum menyentuh masa aliran listrik akan dialirkan pada sebuah saklar kelistrikan.

Misal pada rangkaian horn atau klakson, maka arus dari baterai masuk ke terminal 30 relay. Didalam terminal 30 arus akan disalurkan ke kontak relay dan ke solenoid yang terletak dibawah kontak. Output dari solenoid yakni terminal 86 terminal dihubungkan ke saklar klakson didalam kabin, baru setelah itu rangkaian terhubung dengan masa.

Jika klakson ditekan maka terminal 86 terhubung dengan masa, hal itu akan menimbulkan kemagnetan pada solenoid. Kemagnetan tersebut akan menarik kontak relay sehingga terminal 85 dan 87 terhubung.

2. Relay 4 kaki


Untuk relay 4 kaki biasanya dipakai untuk kontrol positif pada rangkaian kelistrikan beban tunggal. Contohnya rangkaian foglamp, arus dari baterai masuk ke terminal 30 relay dan terhubung ke kontak relay. Pada sisi lain, saklar foglamp akan mengirimkan arus masuk ke terminal 85 relay dan terminal 86 relay sudah terhubung ke masa secara default.

Sehingga ketika saklar fog lamp dihidupkan akan membuat kemagnetan didalam solenoid yang menarik kontak relay sehingga terminal 30 dan 87 terhubung. Dan hasilnya timbul aliran listrik ke beban dalam hal ini lampu fog.

3. Relay 5 kaki

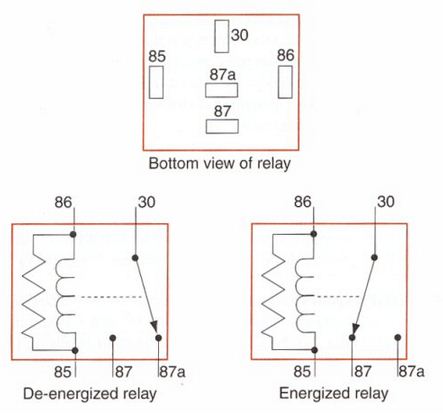

Pada relay 5 kaki, ada dua buah output. Output 87a akan terhubung dengan terminal 30 relay saat relay mati, hal itu membuat ketika ada arus yang mengalir ke terminal 30 maka terminal 87a juga akan mengalirkan arus. Biasanya, pada rangkaian ini terminal 30 tidak tersambung langsung ke baterai tapi ada kontrol lain misal pengaruh ignition.

Kita ambil contoh stop lamp. Ketika saklar dihidupkan, maka akan timbul aliran arus dari terminal 30 ke terminal 87a sehingga lampu tail hidup.

Saat rem ditekan, maka terminal 85 akan mengirmkan arus ke solenoid sehingga terjadi kemagnetan dan terjadilah canging, kontak pada relay berpindah dari 87a ke terminal 87 akibat tarikan magnet solenoid. Hal itu membuat aliran arus berganti melalui terminal 87, terminal 87 akan langsung menghubungkan arus ke lampu rem yang memiliki sinar lebih terang.


Demikian artikel lengkap mengenai rangkaian dan cara kerja relay 4 dan 5 kaki semoga bisa menambah wawasan kita dan bermanfaat bagi kita semua.
